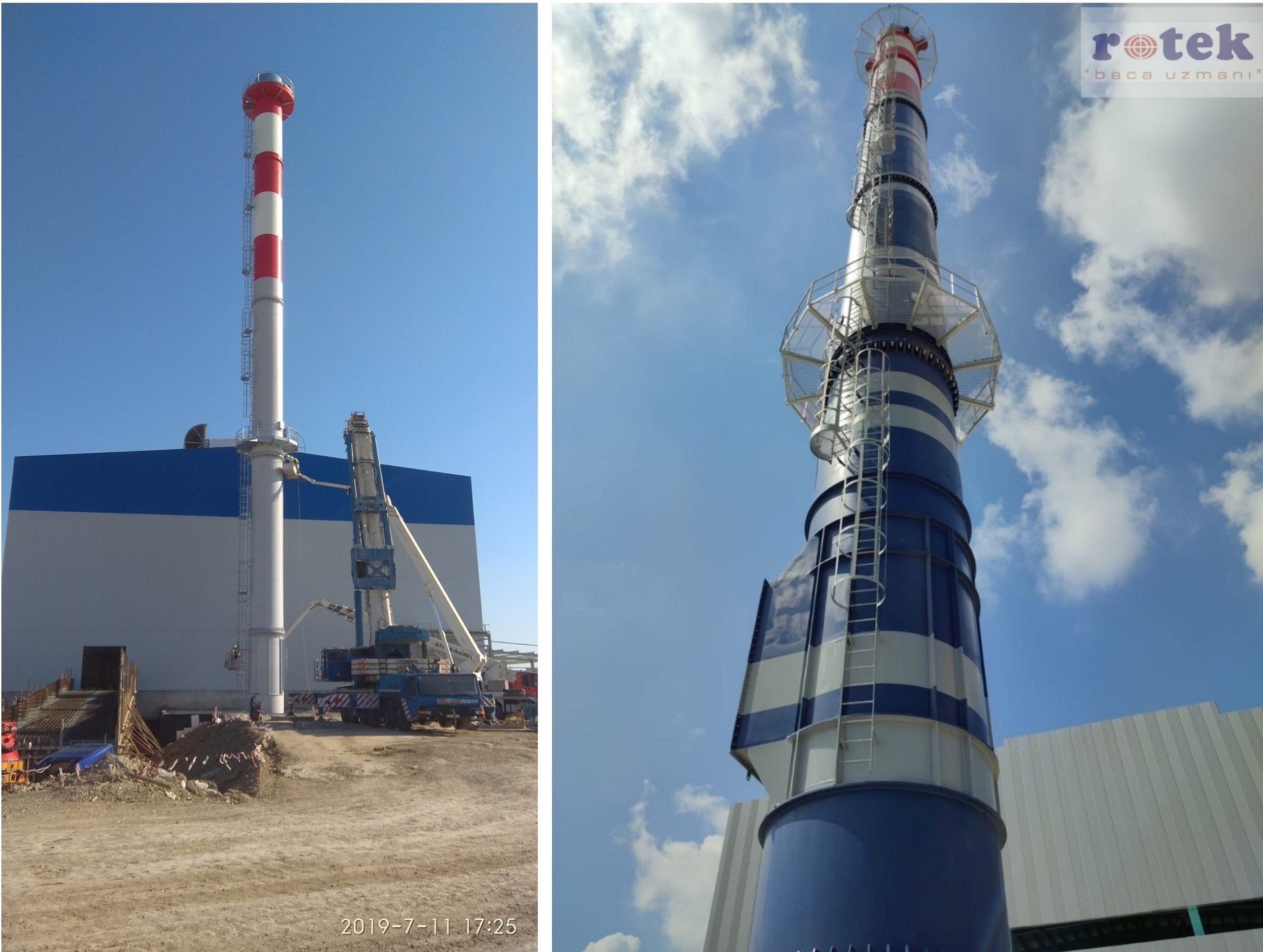

Freistehende Schornsteinsysteme RTK-FS werden in der Regel in
Industrieanlagen oder Fabriken, Kraftwerken, Abwasser- oder
Gasaufbereitungsanlagen, petrochemischen Komplexen und an
Orten eingesetzt, wo der Kesselraum weit vom Hauptgebäude entfernt
ist. Der Schornstein ist doppelwandig, im Fundament verankert und
freistehend. Die Innenwände können durchgehend geschweißt oder mit
Flanschen verbunden sein und sind je nach Verwendungsart in der
Dichtheitsklasse H0 erhältlich. Zwischen den Wänden wird eine Isolierung
aus Steinwolle oder Keramikwolle eingefügt. Sie hat eine niedrige
Wärmeleitfähigkeit, da die Wärme des Schornsteingases nicht in
nennenswertem Umfang an die Umgebung abgegeben wird, ist der
Wirkungsgrad des Schornsteins hoch. Die Außenschale wird
entsprechend den statischen Belastungsbedingungen ausgelegt und aus
Stahl gefertigt. Der Mantel kann zum Schutz vor atmosphärischer
Korrosion epoxidbeschichtet oder mit Edelstahl verkleidet sein. Die
Schornsteine können für nasse oder trockene Systeme bis zu einer
Temperatur von 1000 °C ausgelegt werden.

CE Klasse ( EN 13084-7 )

T550-H0-D-L20-1.4301-G T550-H0-D-L20-1.4541-G

T550-H0-W-L20-1.4571-G T550-H0-W-L20-1.4404-G

T550-H0-W-H20-1.4571-G T550-H0-W-H20-1.4404-G

T550-H0-W-V20-1.4539-G T750-H0-D-L20-1.4828-G

T1000-H0-D-L20-1.4841-G

Temperaturklasse (°C) T200- T400- T550- T750- T900- T1000
Druckklasse H0
Kondenswasserklasse (D) / (W) system
Chemische Beständigkeit. L10-L20-V20-H20
Material der Innenwand 1.0038 - 1.0570 - 1.0425 - 1.4301 - 1.4541 - 1.4571 - 1.4404- 1.4539- 1.4828- 1.4841

Vorteile

Brenner, die mit Gasöl, Heizöl, Erdgas, Flüssiggas, Kohle, Holz und
mehr betrieben werden, können in Dampfkesseln, Heißölkesseln,
Blockheizkraftwerken, Gas- oder Dieselgeneratoren,
Turbinengeneratoren und Industrieanlagen mit Gebläse
eingesetzt werden.

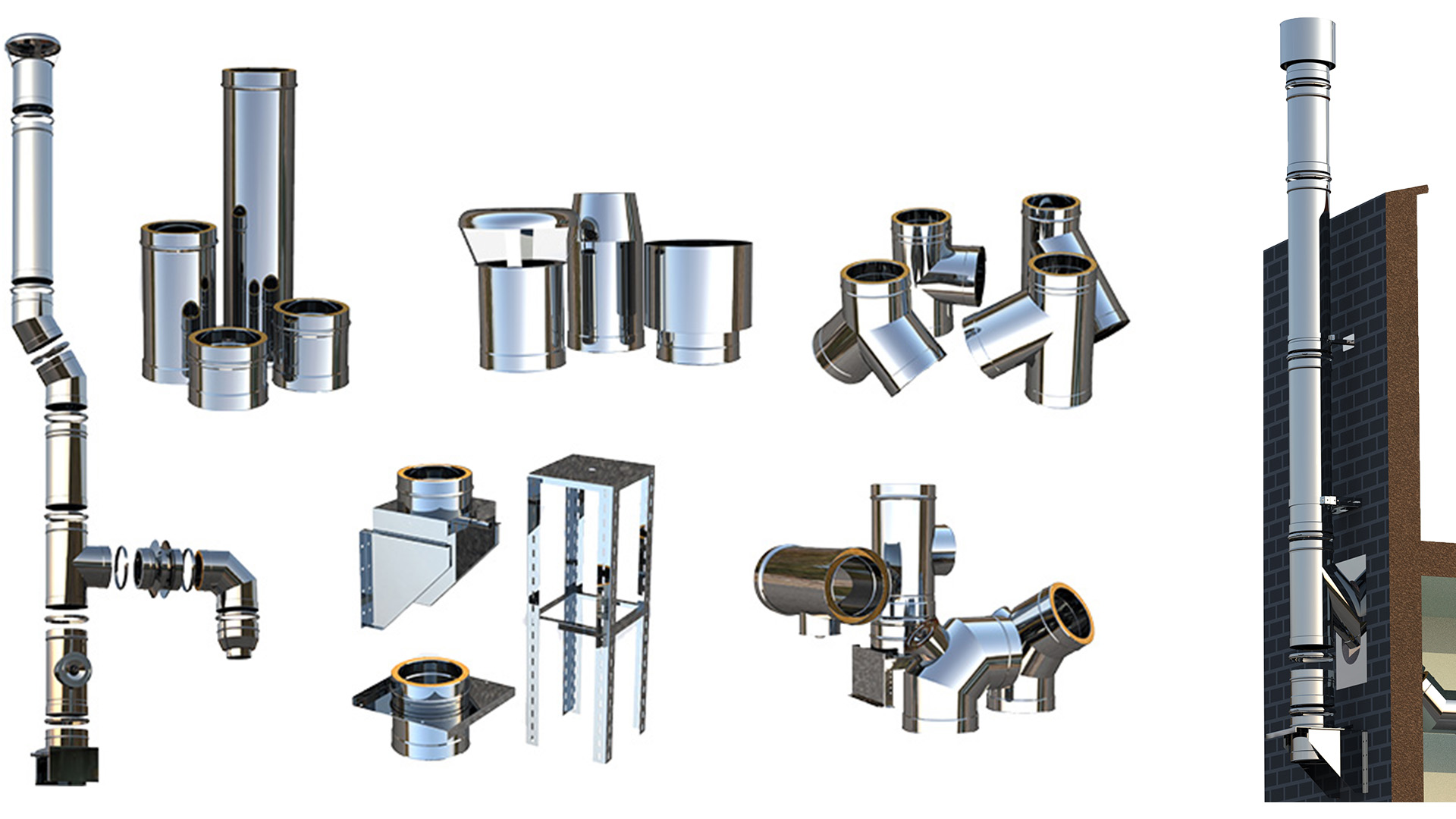

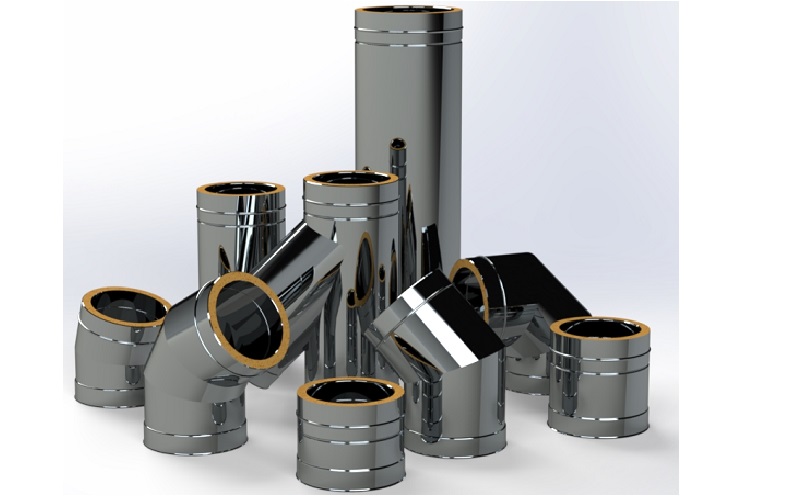

RTKMono D Doppelwandige Schornsteinsysteme werden in der Regel für Kamine, Heiz-, Dampf- und Heißölkessel sowie für Prozess- oder Haubensysteme verwendet, durch die Hochtemperaturgase strömen. Das System ist doppelwandig und monoblockig; zwischen den Wänden ist eine Steinwollisolierung eingefügt. Es hat eine niedrige Wärmeleitfähigkeit, da die Wärme des Abgases nicht wesentlich an die Umgebung abgegeben wird, ist der Wirkungsgrad des Schornsteins hoch. Er wird durch kontinuierliches WIG- oder PLASMA-Schweißen hergestellt. Die Schornsteinanschlüsse sind als Außengewinde ausgeführt und werden mit einer Edelstahlklemme von außen befestigt. Das System ist so konzipiert, dass es die Ausdehnung der Innenwand aufgrund hoher Schornsteingastemperaturen kompensiert.

CE Klasse - EN1856-1

In feuchten (W) Systemen:
T600-N1 -W-V2-L50(040-300)-060 (DN80-300)
T600-N1 -W-V2-L50(050-300)-090 (DN301 -450)
T600-N1 -W-V2-L50(050-300)-0120 (DN451-500)
T600-N1 -W-V2-L50(060-300)-0120 (DN501-600)
T600-N1 -W-V2-L50(080-300)-0240 (DN601-800)
T600-N1 -W-V2-L50(090-300)-0240 (DN801-1000)
T600-N1 -W-V2-L50(100-300)-0240 (DN1001 -1200)

In trockenen (D) Systemen:
T600-N1 -D-V2-L50(040-300)-G60 (DN80-300)
T600-N1 -D-V2-L50(050-300)-G90 (DN301 -450)
T600-N1 -D-V2-L50(050-300)-G120 (DN451-500)
T600-N1 -D-V2-L50(060-300)-G120 (DN501-600)
T600-N1 -D-V2-L50(080-300)-G240 (DN601-800)
T600-N1 -D-V2-L50(090-300)-G240 (DN801-1000)
T600-N1 -D-V2-L50(100-300)-G240 (DN1001 -1200)

Durchmesser

Zwischen Ø 80 und Ø 1200 mm

Max. Temperatur

600 °C

Korrosionsklasse

V2

Druckklasse Material

N1 (Unterdruck 40Pa)

Wandstärke

Zwischen 0,40 bis 3,00 mm (AISI316L, 1.4404)
Edelstahl, Außenwand zwischen 0,50 bis 0,80 mm (AISI316L, 1.4301)

Vorteile

Dichtheit, schnelle und einfache Montage, perfekte Kondensatdichtheit, geringer Wärmedurchgang und niedrige Außenwandtemperatur, schnelle Aktivierung des Zuges, geringe Oberflächenrauhigkeit und Zugkraft Oberflächenrauhigkeit und Zugleistung, spezielles Schornsteinanschluss- und Kappendesign, breite von Produkten.

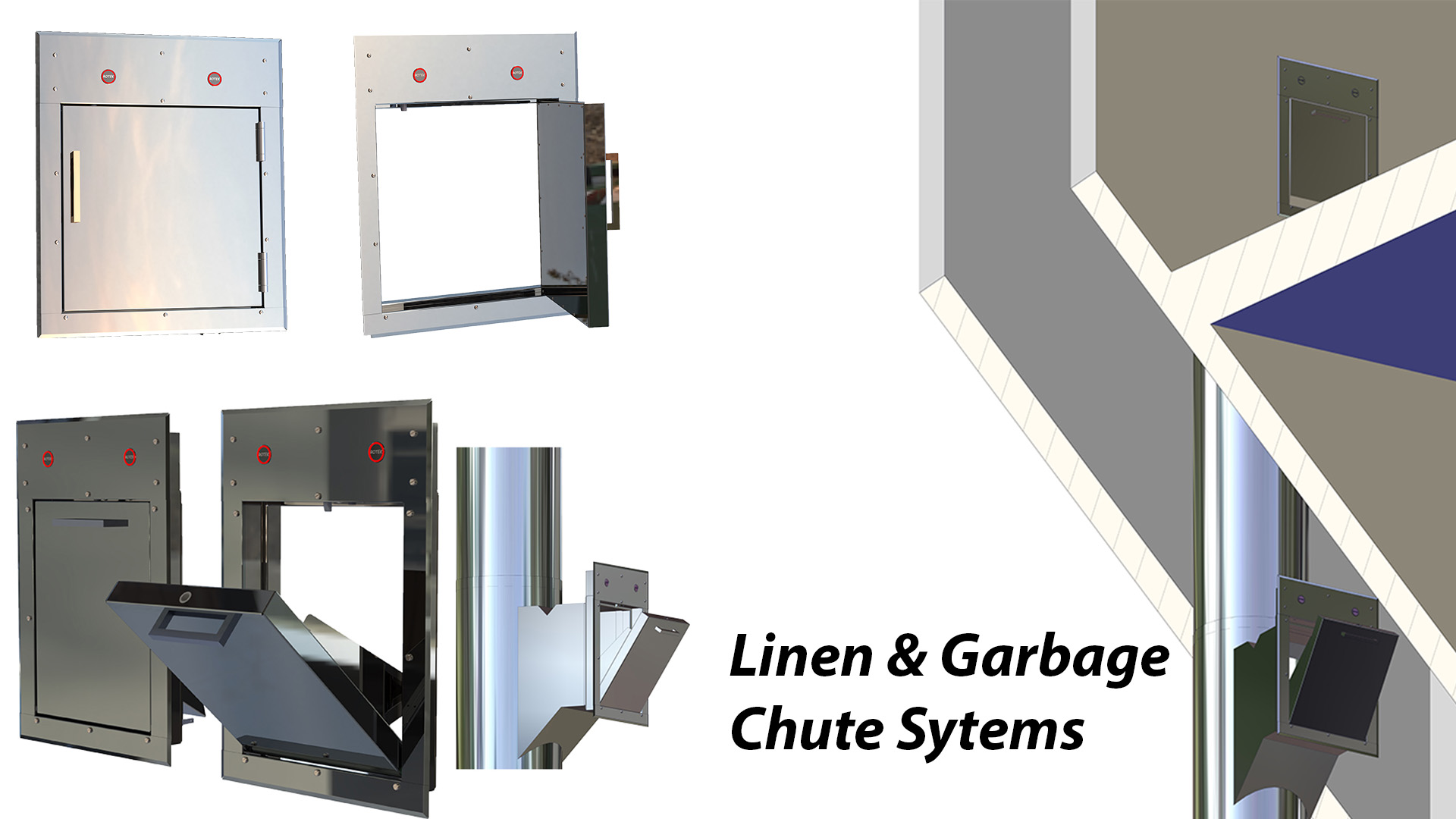

WÄSCHESCHACHTES

Rotek Wäscheschächte sind speziell für den Einsatz in Hotels und Krankenhäusern konzipiert worden. Da die Wäscheschächte direkt mit den Wäschereien verbunden sind, verhindern sie eine visuelle Störung beim Transport der Wäsche und sparen Arbeitskosten.
Mit den Lüftungskaminen, die an die Rotek Wäscheschächte angeschlossen sind, wird die Feuchtigkeit durch natürlichen Luftzug absorbiert Die Wäschetüren sind mit Warnleuchten und automatischen Verriegelungssystemen ausgestattet, um die Sicherheit zu gewährleisten.
Die Türhälse sind lang genug, um zu verhindern, dass der Arm in den
Wäscheschacht greift und somit Unfälle vermieden werden.

Die Durchmesser der Rotek Wäscheschächte werden je nach
Gebäudehöhe und Wäschekapazität entweder als

Ø 600 oder Ø 800 mm festgelegt.

MÜLLSCHLUCKER

Rotek-Müllschächte bieten mit ihren speziellen Durchmessern und den auf die Einsatzbereiche abgestimmten Schaufelkonstruktionen einen hohen Bedienungskomfort. Die in den Abfällen enthaltenen Schadstoe werden durch das Versprühen von Chemikalien beseitigt, wodurch schlechte Gerüche und Fäkalien vermieden werden und eine wichtige Rolle für die Gesundheit der Umwelt gespielt wird; Außerdem verhindern sie dank des geschlossenen Systems die optische Verschmutzung.Um zu verhindern, dass schädliche Gase und schlechte Gerüche aus den Reifen in die Räume gelangen, wird mit den in Rotek-Müllschächten eingesetzten Ventilatoren ständig Frischluft umgewälzt Schächten. Die Warnleuchten an den Hebebühnen sorgen für volle Sicherheit. Die Geräuschdämmung sorgt dafür, dass die Umwelt während des Betriebs nicht gestört wird. Rotek-Müllschlucker sind speziell für den Einsatz in Hotels, Krankenhäusern, Wohnhäusern, Geschäftshäusern, Fabriken usw. konzipiert.

Wenn es aus baulichen Gründen nicht möglich ist, die Schurre innerhalb des Gebäudes zu platzieren, oder um alte, ungesunde oder nicht funktionierende Schurren zu ersetzen, wird das System außerhalb des Gebäudes installiert.

Die Durchmesser der Rotek-Müllschächte werden in
Abhängigkeit von der Höhe des Gebäudes, dem
Einsatzbereich und der Art des Mülls mit Durchmessern
von Ø 450, Ø 500, Ø 550, Ø 600 oder Ø 800 mm bestimmt.

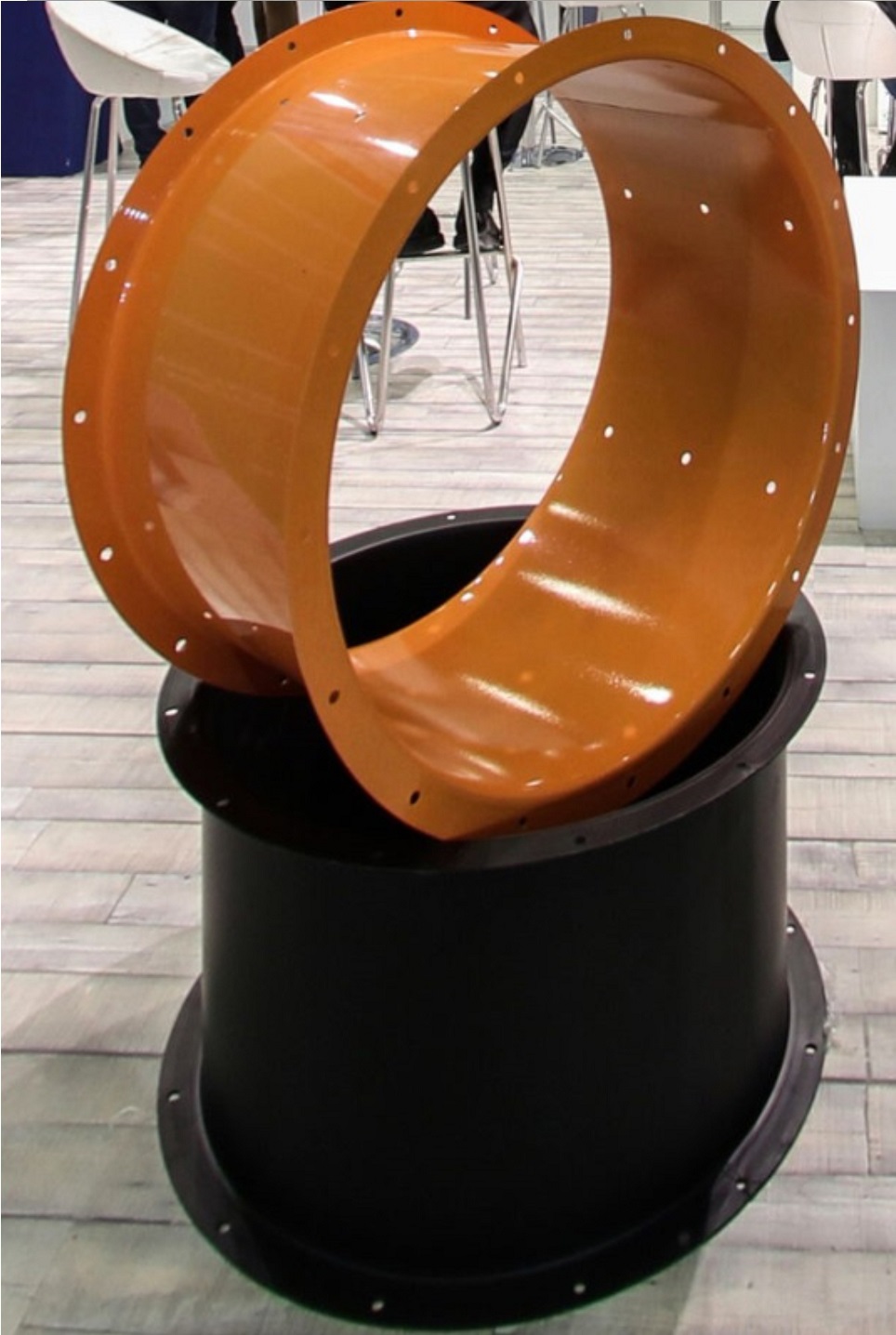

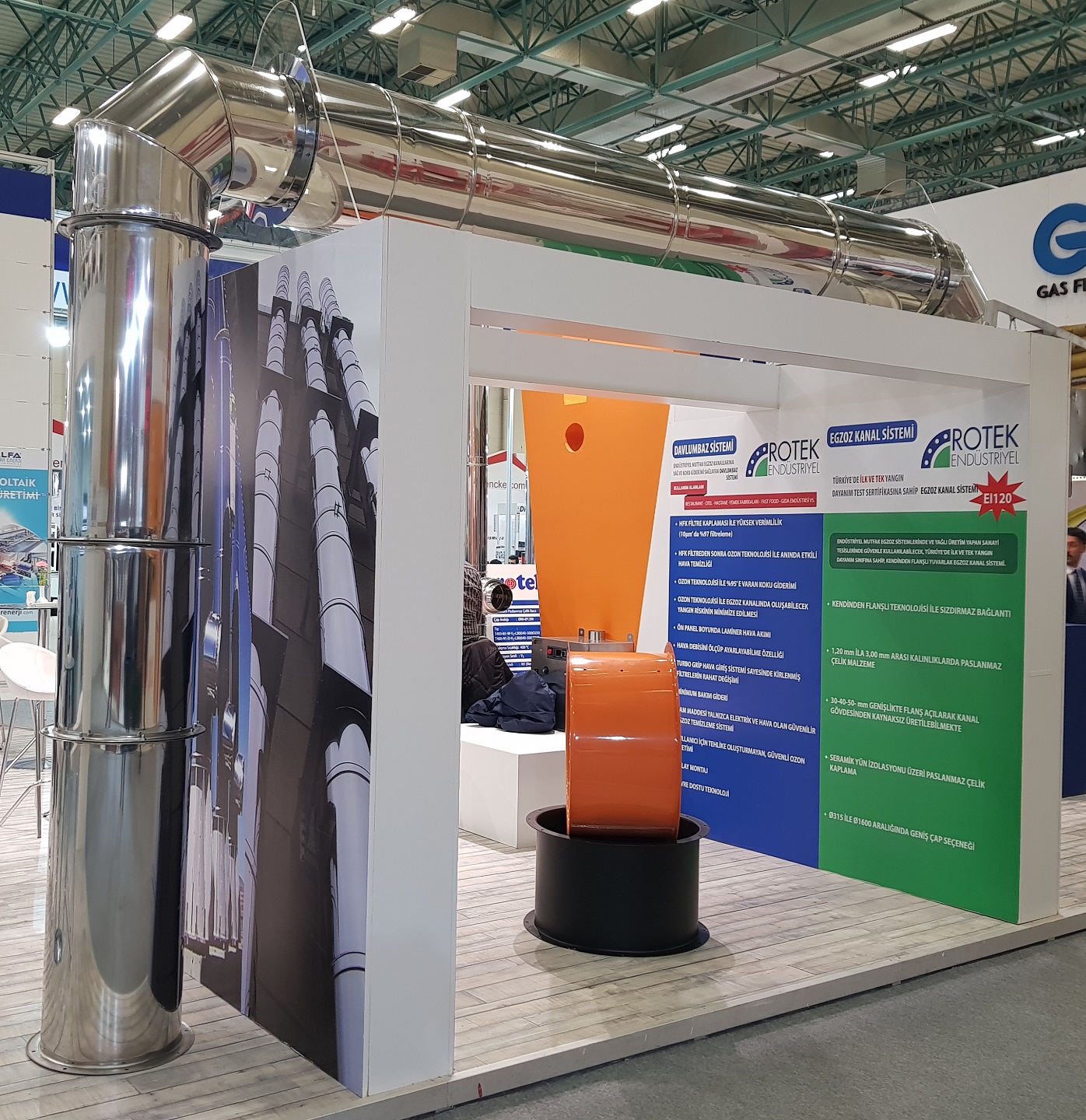

Feuerbeständiger Kanal

Runder Abluftkanal mit Selbstflansch und Feuerwiderstandsklasse EI120, der erste und einzige in der Türkei, der sicher in Abluftsystemen von Großküchen und Ölfördersystemen in Industrieanlagen eingesetzt werden kann.

Abgedichtete Verbindung mit Selbstflanschtechnologie,

Edelstahlmaterial mit Dicken zwischen 1,20 mm und 3,00 mm,

Durch Öffnen des Flansches in der gewünschten Breite im Bereich von 30 mm bis 100 mm

kann ohne Schweißen aus dem Kanalkörper hergestellt werden,

Edelstahlbeschichtung auf Keramikwolleisolierung,

Große Auswahl an Durchmessern von Ø 315 bis Ø 1600

Feuerwiderstand EI120 (im Brandfall im Kanal)

Feuerwiderstand EI180 (im Brandfall außerhalb des Kanals)

Das RTK-Einwand-Abgassystem wird in der Regel im Schacht von modernisierten alten Schornsteinen, Hauben, Abgas-, Lüftungs- und Prozessgeräten eingesetzt. Das System ist einwandig und hat eine hohe Wärmedurchlässigkeit. Es wird durch kontinuierliches WIG- oder PLASMA-Schweißen hergestellt. Die Schornsteinanschlüsse werden mit gedämpften Steckern und Buchsen ausgeführt und mit einer externen Anschlussklemme aus Edelstahl miteinander verriegelt.

CE Klasse-EN1856-1

In feuchten (W) Systemen:
T400-N1 -W-V2-L50(040-300)-0250 (DN80-300)
T400-N1 -W-V2-L50(050-300)-0375 (DN301 -450)
T400-N1 -W-V2-L50(050-300)-0500 (DN451 -500)
T400-N1 -W-V2-L50(060-300)-0500 (DN501 -600)
T400-N1 -W-V2-L50(080-300)-01000 (DN601 -800)
T400-N1 -W-V2-L50(090-300)-01000 (DN801 -1000)
T400-N1 -W-V2-L50(100-300)-01000 (DN1001 -1200)

In trockenen (D) Systemen:
T400-N1 -D-V2-L50(040-300)-G250 (DN80-300)
T400-N1 -D-V2-L50(050-300)-G375 (DN301 -450)
T400-N1 -D-V2-L50(050-300)-G500 (DN451 -500)
T400-N1 -D-V2-L50(060-300)-G500 (DN501 -600)
T400-N1 -D-V2-L50(080-300)-G1000 (DN601 -800)

Durchmesser

Zwischen Ø 80 und Ø 1200 mm

Max. Temperatur

400 °C

Korrosionsklasse

V2

Druckklasse Material

N1 (Unterdruck 40Pa) (Nur RTKN-Modell ist Klasse H1)

Wandstärke

Zwischen 0,40 und 3,00 mm (AISI316L, 1.4404) aus Edelstahl

Vorteile

Dichtheit, schnelle und einfache Montage, perfekte
Kondensatdichtheit, geringer Wärmedurchgang und niedrige
Außenwandtemperatur, schnelle Zugaktivierung, geringe
Oberflächenrauhigkeit und Zugwirkung, spezielles
Schornsteinanschluss- und Kappendesign, breite Produktpalette.
